模块式可提升管式曝气器

1、材质

Ø      空气主管：碳钢、304不锈钢、镀锌钢管

Ø      空气支管：碳钢、304不锈钢、镀锌钢管

Ø      曝气器膜片：三元乙丙、硅胶、聚氨酯

Ø      曝气器内衬管：ABS、UPVC、PP

Ø      曝气器连接件：304不锈钢

3、规格型号

MKBQ-  *             曝气器长度（mm）

                 曝气器管径（mm）

4、产品简介

MKBQ可提升管式曝气器是我公司在曝气系统改造过程中，吸取国外同类产品优点的基础上，**新研发的可在不停水、不停气的情况下维修的新型曝气器。本产品可应用于城市污水、工业废水的各种活性污泥曝气池的新建及改造工程。

每组曝气系统可以根据池子宽度确定安装管式曝气器数量，曝气器间距一般为500mm，每组曝气系统是一个独立的系统，每组系统上配有进气口、排气阀。每组系统框架为“U”字形，并在立管部分斜拉两根细管，以确保每组系统的牢固性。

4、产品优势与特点

Ø      MKBQ可提升管式曝气器可以直接将每组曝气系统提出水面，彻底清洗和保养，使曝气系统处于全新的状态，从而降低风机损耗，维持高的动力效率，降低运行成本；

Ø      曝气均匀、气泡细小、氧利用率高、动力效率高；

Ø      有较好的流速、流态、阻力小、能耗低；

Ø      结构合理、安装简便、采用304不锈钢金属杆为连接方式，使用寿命长；

Ø      无需空气净化，无需反冲洗，管理更方便；

Ø      每组曝气系统可单独控制。

6、产品技术参数

8、工程实地照片

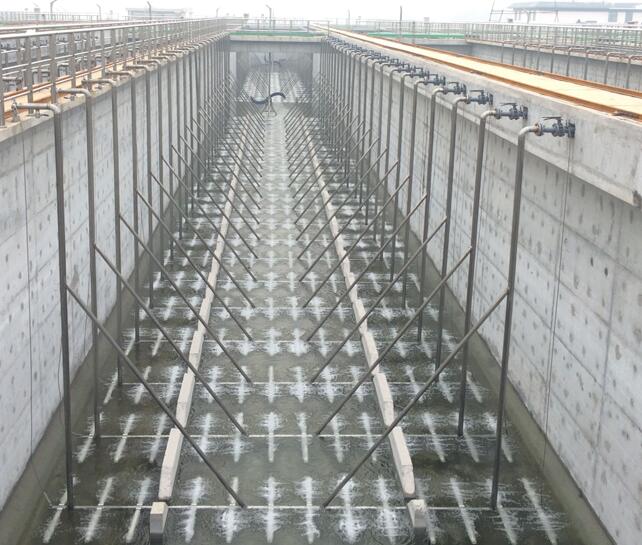

安装完毕现场图

试运行现场图

 9、安装程序介绍

（一）MKBQ可提升曝气系统一般均匀布置在水处理池底部，曝气器距池底100—250mm，纵向间距一般为500mm左右。

（二）安装部件、配件

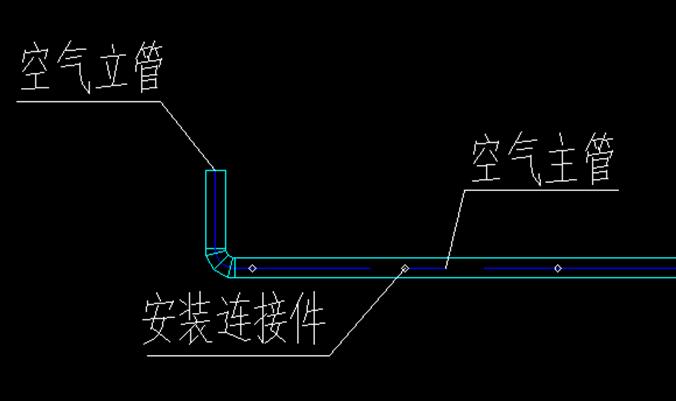

空气主管：

Ø      将管道按图纸尺寸焊接成一整根管道；

Ø      在整根管道上画线，双向开孔，焊接弯头等管件；

Ø      管道开孔距离一般为500mm左右，具体尺寸根据实际需氧量来确定；

Ø      空气主管开孔时必须确保双侧两个孔在同一直线上，确保空气主管上每一侧所有孔在一个平面上。

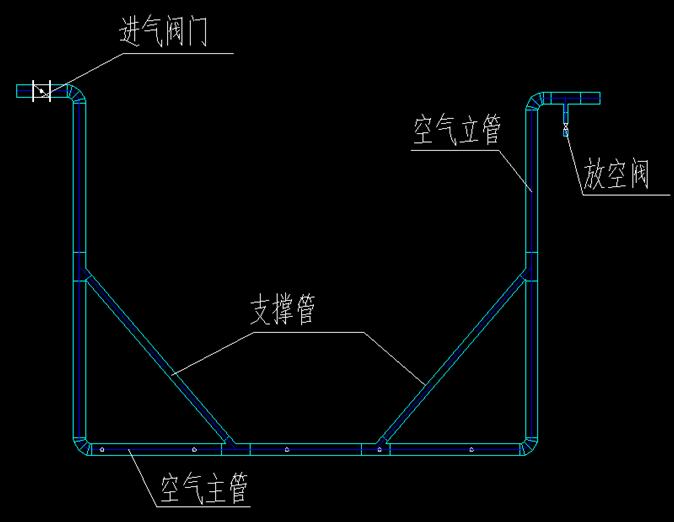

空气立管：

Ø      按照图纸尺寸将空气立管裁管下料，之后一端与管道沟内管道阀门连接，另一端用U型箍固定于池沿上，其中一根立管上安装放空阀；

Ø      在每一组曝气系统中，每一根立管与主管间焊接一根支撑管形成两个三角形结构，进一步保证了每一组曝气系统的牢固性。

曝气器：

Ø      曝气器之间间距一般为500mm左右，具体尺寸根据工程需要而定；

Ø      曝气器长度有580、1080、1580mm三种，具体可根据客户订做；该设备发货时膜片为单独包装，以免运输过程中膜片磨损，业主在套膜片时需注意膜片未打孔部分为垂直方向，以便曝气孔是向水平两向吹气，防止停气时膜片堵塞，两端膜片卡箍要拧紧，防止漏气、脱落。

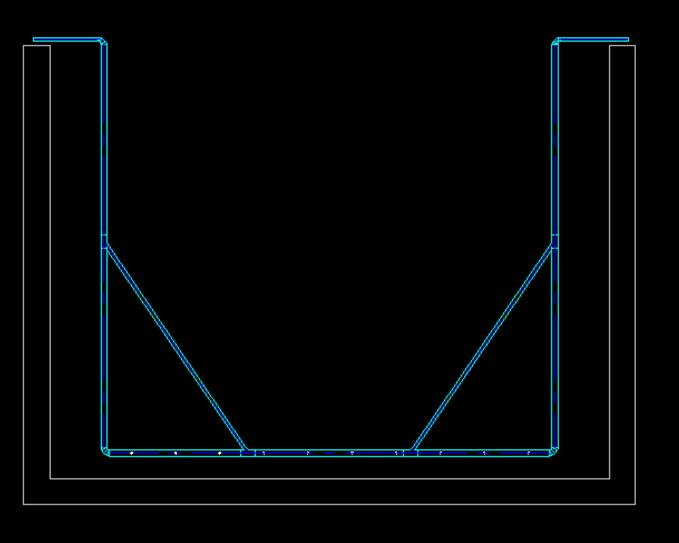

安装流程示意图：

Ø      空气主管焊接与就位

Ø      安装空气立管与支撑管

Ø      安装曝气器

Ø      调整曝气器，确保曝气器在一条直线上；

Ø      检查所有焊接点螺丝是否有缺口，防止漏气；

Ø      安装完成，调试验收。

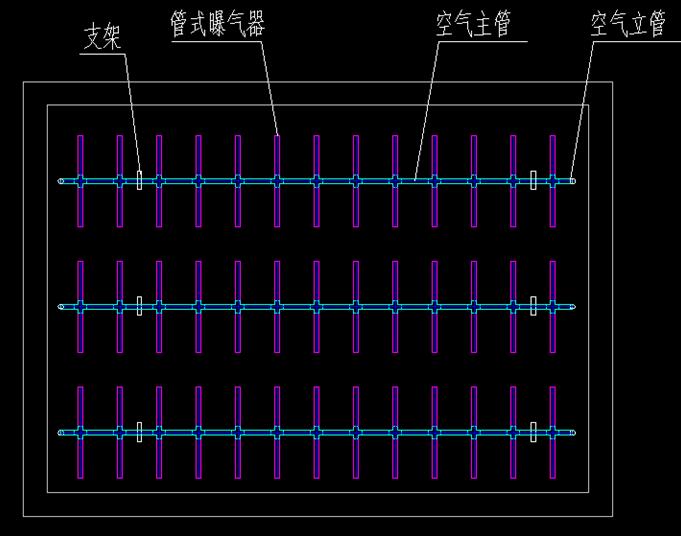

平面安装图

10、售后与保养

10.1、可提升曝气器常见故障及解决方法

10.2、日常维修、试验和更换部件的手续和步骤：

10.2.1每日巡视曝气池，并严格按操作规程操作，发现有曝气不均匀和局部大气泡现象，应按本维护手册中上一条分析故障原因和排除故障。

10.2.2膜片更换步骤：

Ø      首先将曝气器取下；

Ø      检查卡箍是否损坏；

Ø      松卡箍，将旧膜片取下，将新膜片换上；

Ø      卡箍上紧时，卡箍圈一定要平行于布气连接管。

10.3、使用及其它

Ø      本曝气器在空池中安装完毕后，必须及时进水，避免太阳光曝晒、电焊火花及锐器掉入池内损坏曝气器；

Ø      本产品不宜重压，不宜堆放在室外，应远离火种及硬物，避免损坏。

 10.4售后服务措施

Ø      保修期一年，自竣工验收之日起，保修期内免费维修（属于保修范围的产品）。对公司提供的设备实行跟踪服务。

Ø      公司接到用户通知后，1小时内答复响应，**晚48小时内到达现场。
